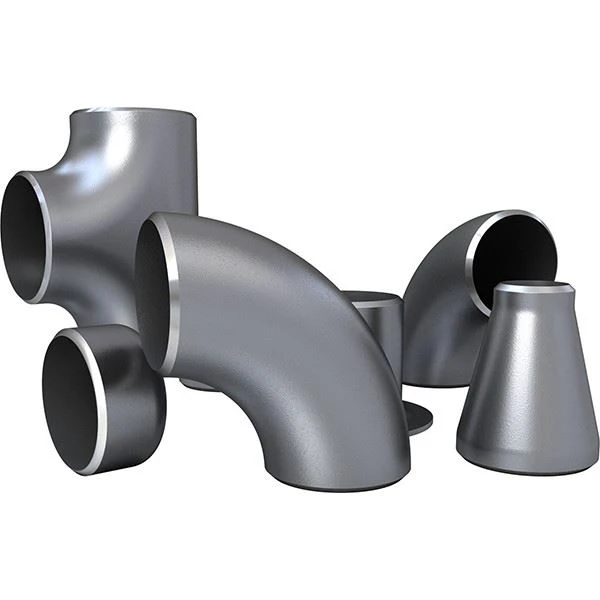

ข้อต่อเหล็กเชื่อมชน
ข้อต่อเหล็กเชื่อมชนมีให้เลือกทั้งข้อศอก, ทีออฟ, หมวก, ลดและข้าม ฟิตติ้งเหล่านี้เป็นประเภททั่วไปของข้อต่อท่อเชื่อม และระบุโดยขนาดท่อที่ระบุและตารางท่อฟิตติ้งเหล็กเชื่อมชนใช้ท่อเหล็กไร้ตะเข็บหรือรอยเชื่อมเป็นวัสดุเริ่มต้นและถูกขึ้นรูป (ผ่านกระบวนการหลายขั้นตอน) เพื่อให้ได้รูปร่างของข้อศอก ทีออฟ และรีดิวเซอร์ ฯลฯ และมีข้อดีโดยธรรมชาติมากกว่ารูปแบบอื่นๆ
• การเชื่อมข้อต่อเข้ากับท่อหมายความว่าจะป้องกันการรั่วซึมอย่างถาวร
• โครงสร้างโลหะต่อเนื่องที่เกิดขึ้นระหว่างท่อและข้อต่อช่วยเพิ่มความแข็งแรงให้กับระบบ
• พื้นผิวด้านในเรียบและการเปลี่ยนแปลงทิศทางทีละน้อยช่วยลดการสูญเสียแรงดันและความปั่นป่วน และลดการกระทำของการกัดกร่อนและการกัดเซาะ
• ระบบเชื่อมใช้พื้นที่น้อยที่สุด
มาตรฐานอ้างอิงของข้อต่อเหล็กเชื่อมชน
ASME SERIES | ASME B16.9 |
ASTM SERIES | ASTM A403/ASTM A815 |
AWWA SERIES | AWWA C208 |
BS SERIES | BS534/BS4825 |
DIN SERIES | DIN2460/DIN2605/DIN2615/DIN2616/DIN2617/DIN2873 |
EN SERIES | EN10224/EN10253/EN10311 |
ISO SERIES | ISO5251 |
MSS SERIES | MSS SP-43/MSS SP-75 |
JIS SERIES | JIS B2311/JIS B2312/JIS B2313 |
ช่วงขนาดของข้อต่อเหล็กเชื่อมชน
เส้นผ่านศูนย์กลางภายนอก (DN/NPS) | 15-3600 (1/2"-144") |
ความหนาของผนัง (มม.) | SCH5S-SCH160S |
เกรดเหล็กของข้อต่อเหล็กเชื่อมชน
ASTM A234 | WPB/ WPC/ WP11 CL1/ WP11 CL2/ WP11 CL3/ WP12 CL1/ WP12 CL2/ WP22 CL1/ WP22 CL3/ WP22 CL3/ WP5 CL1/ WP CL3/ WP91/ WP911/ WP92 |
ASTM A420 | WPL6/WPL3/WPL8 |
มาตรฐาน ASTM A860 | WPHY42/ WPHY46/ WPHY52/ WPHY60/ WPHY65/ WPHY70 |
MSS SP-75 | WPHY42/ WPHY46/ WPHY52/ WPHY56/ WPHY60/ WPHY65/ WPHY70/ WPHY80 |
ASTM A105 | A105 |
ASTM A182 | F11 CL1/ F11 CL2/ F11 CL3/ F12 CL1/ F12 CL2/ F22 CL1/ F22 CL3/ F5/ F9/ F91/ F911/ F92 |
ASTM A350 | LF2 CL1/ LF3 CL1 |
ASTM A403 | WP304/ WP304L/ WP304H/ WP316/ WP316L/ WP316H/ WP321/ WP321H/ WP347/ WP347H/ WP310S |
ASTM A815 | WPS31803/ WPS32205/ WPS32750/ WPS32760 |
ASTM A182 | F304/ F304L/ F304H/ F316/ F316L/ F321/ F321H/ F347/ F310H/ F51/ F60/ F53/ F55 |
EN | P175TR1/ P195TR2/ P235TR1/ P235TR2/ P265TR1/ P265TR2/ P235GH/ P265GH/ S235JR/ S275J0/ S275J2 |
DIN | 1.4301/ 1.4306/ 1.440/ 1.4435/ 1.4571/ 1.4436/ 1.4438/ 1.4541 |
JIS | SUS304/ SUS304L/ SUS316/ SUS316L/ SUS316Ti/ SUS317L/ SUS321/ SUS321H |
ประเภทของข้อต่อเหล็กเชื่อมชน
ชื่อผลิตภัณฑ์ | พิมพ์ | ||
ข้องอ 45 องศา (โค้ง) | รัศมียาว | 3D | |
ข้อศอก 90 องศา (โค้ง) | รัศมียาว | รัศมีสั้น | 3D |
ข้อศอก 180 องศา (กลับ) | รัศมียาว | รัศมีสั้น | |
ตี๋ | เท่ากัน | ลด | ด้านข้าง 45 องศา |
ข้าม | เท่ากัน | ลด | |
ลด | ศูนย์กลาง | แหกคอก | |
ต้นขั้ว | ยาว | สั้น | |
ฝาท่อ | |||
